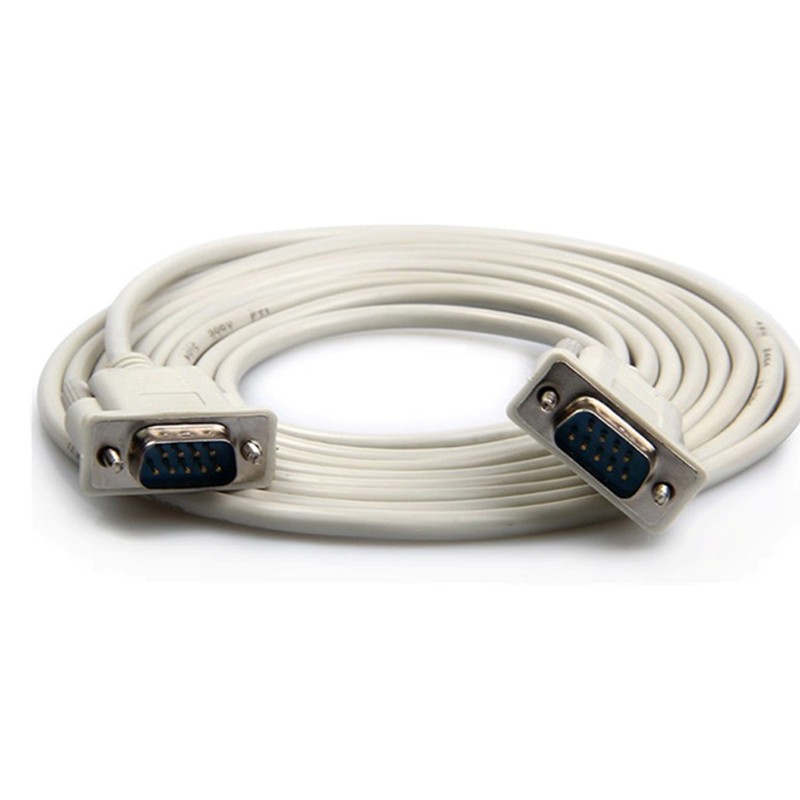

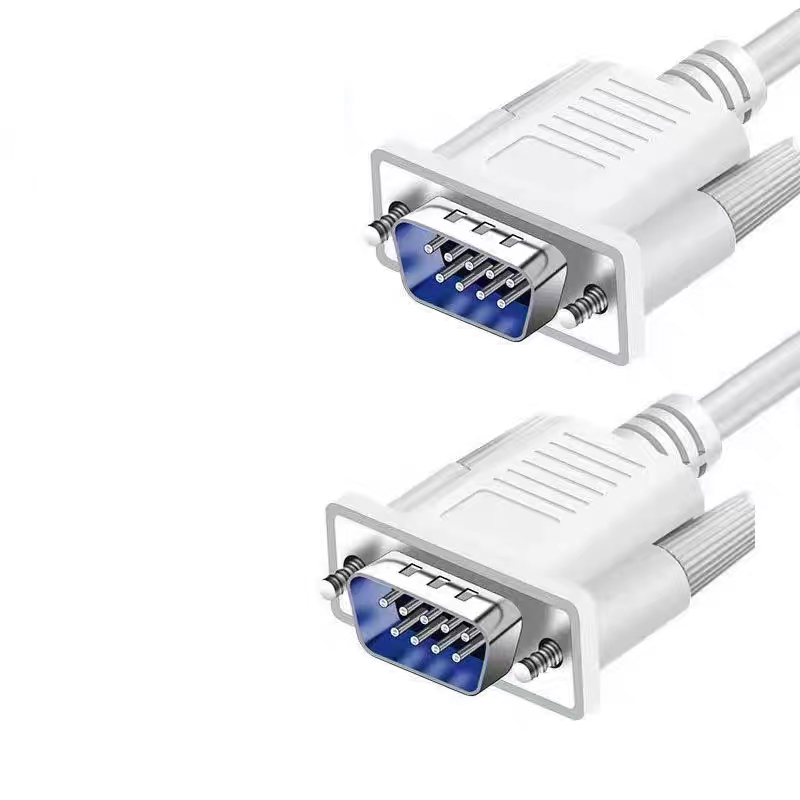

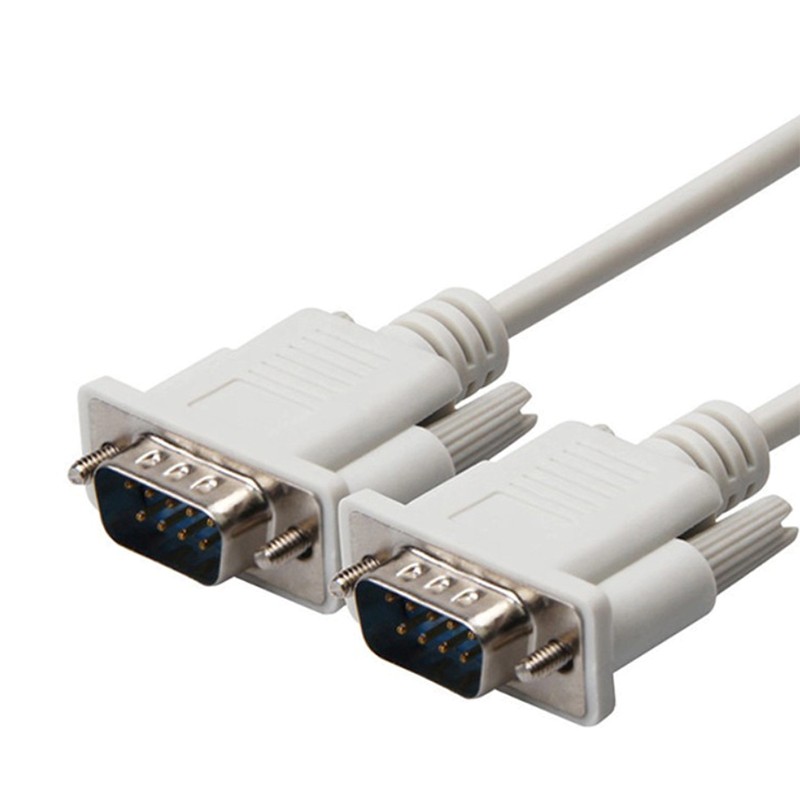

De afgeschermde kabelboom voor DB9 male-to-male connectoren is een speciaal kabelsamenstel ontwikkeld op basis van standaard DB9 male-to-male verbindingskabels, met een extra afschermingslaagstructuur. De kernfunctie ervan is het onderdrukken van elektromagnetische interferentie (EMI) en radiofrequentie-interferentie (RFI), waardoor een stabiele seriële gegevensoverdracht wordt gegarandeerd, en het is vooral geschikt voor complexe elektromagnetische omgevingen. De geleider is voornamelijk gemaakt van zuurstofvrij koper (OFC) of vertind zuurstofvrij koper: zuurstofvrij koper heeft een hoge zuiverheid (≥99,95%), uitstekende elektrische geleidbaarheid en lage weerstand, wat signaalverzwakking tijdens transmissie kan verminderen en is ideaal voor seriële communicatie over middellange en lange afstanden; De vertinbehandeling verbetert de oxidatie- en corrosieweerstand, verlengt de levensduur van de kabelboom en verbetert de soldeerstabiliteit.
De afgeschermde kabelboom met DB9 male-to-male connector valt op door zijn hoogwaardige kernmaterialen en uitstekende prestatiekenmerken: de geleiders zijn gemaakt van zeer zuiver zuurstofvrij koper (OFC) of vertind zuurstofvrij koper, waarbij de eerste uitstekende elektrische geleiding en lage weerstand levert, waardoor signaalverzwakking tijdens transmissie over middellange en lange afstanden wordt geminimaliseerd, terwijl de laatste de oxidatieweerstand en soldeerstabiliteit verbetert; de isolatielaag is gemaakt van PVC, PE of hoogwaardige fluorkunststoffen en voldoet aan de eisen op het gebied van isolatie en temperatuurbestendigheid in diverse toepassingsscenario's; de afschermingslaag bestaat voornamelijk uit een structuur van koperdraad of aluminiumfolie, waarbij sommige varianten een dubbel afschermend ontwerp hebben dat, in combinatie met aardingsdraden, EMI- en RFI-interferentie effectief kan onderdrukken; de blauwe connectorkern bestaat grotendeels uit PBT + 30% glasvezel, wat een hoge isolatieweerstand, hoge temperatuurbestendigheid en anti-vervormingseigenschappen combineert. Over het geheel genomen biedt de kabelboom de voordelen van stabiele transmissie, sterke anti-interferentiemogelijkheden en uitstekende duurzaamheid, waardoor deze geschikt is voor complexe elektromagnetische omgevingen zoals industriële automatisering en netwerkfoutopsporing.
Dit product beschikt over uitstekende elektrische veiligheid, duurzaamheid voor het milieu, montagevriendelijkheid en onderhoudsgemak: de hoge isolatieweerstand en het spanningsbestendige vermogen kunnen overspraak effectief onderdrukken, waardoor het geschikt is voor signaaloverdracht op laag niveau van seriële protocollen zoals RS-232/485/422; het met glasvezel versterkte PBT-materiaal is bestand tegen vocht en chemische corrosie, wat aanpasbaar is aan complexe werkomstandigheden zoals industriële locaties, maritieme en automobieltoepassingen; het precieze pinhole-positioneringsontwerp voorkomt terminalafwijkingen tijdens het solderen of krimpen, waardoor de assemblage-efficiëntie van kabelbomen en PCB's wordt verbeterd; de blauwe visuele identificatie vergemakkelijkt het snel oplossen van problemen met de interface en verkort de inbedrijfstellings- en onderhoudstijd van de apparatuur.
Deze afgeschermde kabelboom biedt een breed scala aan typische toepassingen: in de industriële automatisering maakt hij seriële communicatie mogelijk voor PLC's, HMI-touchscreens en CNC-bewerkingsmachines, waardoor hij effectief bestand is tegen EMI-interferentie van frequentieomvormers, motoren en andere apparatuur; bij het debuggen van netwerkapparaten is het geschikt voor consolepoortconfiguratie van routers en switches, waardoor nauwkeurige opdrachtoverdracht wordt gegarandeerd in de complexe omgeving met meerdere apparaten van computerruimtes; op het gebied van beveiliging en instrumentatie ondersteunt het data-acquisitie voor toegangscontrollers, seriële camera's en testmeters, waardoor een stabiele transmissie van signalen op laag niveau wordt gerealiseerd; Ondertussen voldoet het aan de operationele eisen van auto- en maritieme elektronica, en met zijn trillings- en zoutsproeiweerstand is het ideaal voor langdurig gebruik van seriële apparaten zoals GPS en rijrecorders.
|
Onderdeelnaam |
Materiaalnaam en specificaties |
|
Productmodel |
DB man-man |
|
Huidig |
5A |
|
Nominale spanning |
Gelijkstroom 500 V |
|
Beplating |
Verguld |
|
Kunststof materiaal |
PBT + 30% glasvezelversterkt |
|
Isolatieweerstand |
≥ 1000 MΩ |
|
Gebruik tijd |
500-1000 keer |
|
Brandclassificatie |
UL94 V0 |
|
Temperatuurbereik |
-55℃tot105℃ |
|
Bedradingsmethode |
lassen |
|
Draaddikte |
28AWG-26AWG |
|
Geslacht |
Mannelijk |
1.De snelle reactie op uw aanvraag.
2. Wij bieden OEM, ODM service, de details van het product kunnen als uw vereiste worden gemaakt.
3. Sterke technische kracht en uitstekend verkoopteam om allround service te bieden vóór verkoop en na verkoop.
4. Gebruik geselecteerde grondstoffen, betrouwbare kwaliteit en concurrerende prijs.
5.Over 10 jaar professionele fabrikant ervaring met montage sluit kabel in China.
6.Onze fabriek is lS09001 gecertificeerd.
7. Volledige automatische uitrusting, hoge productie-efficiëntie en stipte levertijd.
8.Elk van onze producten is 100% instrumenteel getest om de kwaliteit en werking te garanderen.
9. Kleine bestellingen zijn beschikbaar
10.Onze producten worden op grote schaal gebruikt en genieten een brede markt over de hele wereld.
11. Streef in het belang van de klanten naar een win-winsituatie en hoop een samenwerkingsrelatie op lange termijn op te bouwen.
