Abstract: IDC platKabels, ook wel lintkabels genoemd, zijn cruciale componenten in moderne elektronische systemen. Dit artikel biedt een uitgebreide gids over IDC Flat Cable-specificaties, praktische toepassingen en veelgestelde vragen, gericht op het optimaliseren van connectiviteitsoplossingen in een verscheidenheid aan industrieën. Inzichten worden ondersteund door technische details en professionele begeleiding van JYE.

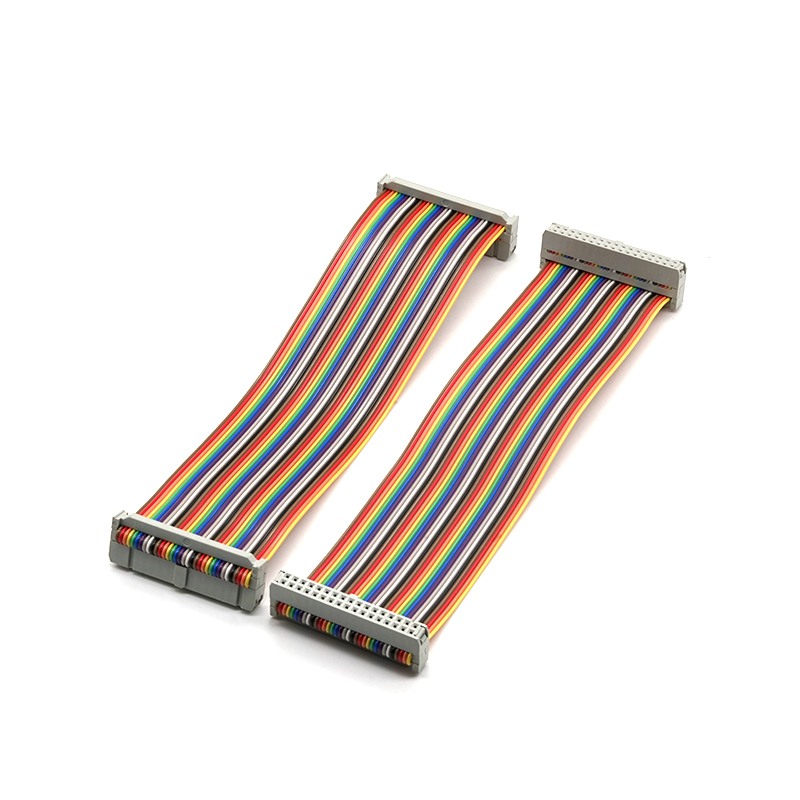

IDC (Insulation Displacement Connector) platte kabels worden veel gebruikt in elektronische apparaten voor efficiënte en georganiseerde signaaloverdracht. In tegenstelling tot traditionele ronde kabels bestaan IDC platte kabels uit meerdere geleiders die parallel zijn gerangschikt en gescheiden door isolatie. Hun unieke constructie maakt snelle massaafsluiting mogelijk zonder de isolatie te strippen, waardoor betrouwbare connectiviteit wordt geboden in compacte elektronische assemblages.
Dit artikel is bedoeld om uit te leggen hoe IDC platte kabels functioneren, hun gedetailleerde technische parameters, veel voorkomende uitdagingen en oplossingen om optimale prestaties in diverse toepassingen te garanderen.
IDC platte kabels worden gedefinieerd door de volgende parameters:
| Parameter | Beschrijving |
|---|---|
| Dirigent materiaal | Zeer zuiver vertind koper, wat een lage weerstand en duurzaamheid garandeert |
| Isolatie | Flexibel PVC of LCP, geschikt voor een bedrijfstemperatuur van 80°C tot 105°C |
| Toonhoogte | 0,025" (0,635 mm) tot 0,1" (2,54 mm), afhankelijk van de toepassing |
| Aantal geleiders | 2 tot 64, aanpasbaar per projectvereisten |
| Spanningswaarde | 300V AC/DC typisch voor interne elektronica |
| Lengte | Standaardlengtes van 1 m, 3 m, 5 m of aangepaste lengtes |
| Beëindiging | IDC-connectoren of gesoldeerde aansluitingen zoals vereist |
Deze specificaties zorgen ervoor dat IDC platte kabels kunnen voldoen aan de hogesnelheidssignaalvereisten, terwijl de mechanische stabiliteit in beperkte ruimtes behouden blijft.
IDC platte kabels zijn veelzijdig en worden in verschillende industrieën gebruikt:
Om de selectiecriteria voor platte IDC-kabels te begrijpen, moet u rekening houden met het aantal geleiders, de steek, het isolatietype en de omgevingseisen. Een juiste toepassing zorgt voor minder signaalinterferentie, eenvoudiger onderhoud en een langere levensduur.
IDC plat Cable organiseert meerdere geleiders parallel, waarbij een consistente afstand wordt gehandhaafd die overspraak en impedantie-mismatch minimaliseert. De isolatieverdringingsverbinding elimineert blootliggende draaduiteinden, vermindert signaalverlies en zorgt voor stabiele elektronische communicatie.
Zorg bij het installeren van IDC platte kabels voor een correcte uitlijning met de connector om verbogen geleiders te voorkomen. Gebruik een gespecialiseerd inbrenginstrument voor massaterminatie. Vermijd overmatig buigen of strekken, omdat dit de integriteit van de isolatie en de elektrische prestaties in gevaar kan brengen.
Ja, IDC platte kabels kunnen worden aangepast wat betreft lengte, aantal geleiders, steek en isolatietype. Op maat gemaakte oplossingen maken een optimale routering binnen apparaten mogelijk, terwijl de naleving van de spannings- en temperatuurvereisten behouden blijft.
Veelvoorkomende faalwijzen zijn onder meer gebroken geleiders, slecht connectorcontact en slijtage van de isolatie. Gebruik continuïteitstests en visuele inspectie om problemen te identificeren. Het vervangen van beschadigde secties door gecertificeerde kabels herstelt de signaalbetrouwbaarheid en systeemprestaties.
Hoewel beide parallelle geleiders hebben, maken IDC platte kabels gebruik van isolatieverplaatsingsconnectoren voor snelle massaafsluiting zonder draden te strippen. Dit verkort de installatietijd, verbetert de mechanische stabiliteit en verbetert de signaalprestaties in vergelijking met oudere lintkabelontwerpen.
IDC platte kabels blijven een cruciaal onderdeel voor het garanderen van betrouwbare elektronische connectiviteit tussen computer-, telecommunicatie-, industriële en consumententoepassingen. Hun technische voordelen, zoals parallelle uitlijning van geleiders, isolatieverplaatsing en aanpasbare specificaties, pakken moderne elektronische uitdagingen efficiënt aan.
JIJbiedt hoogwaardige IDC platte kabels die zijn ontworpen om te voldoen aan industrienormen en specifieke projectvereisten. Voor meer informatie over inkoop, maatwerk of technische ondersteuning kunt u terechtneem contact met ons opdirect. Ons team staat klaar om u te helpen bij het selecteren van de optimale IDC-vlakkabeloplossing voor elke toepassing.
