Hoe verbeteren pinheaders elektronische verbindingen?

Abstract: Kopteksten vastzettenzijn cruciale componenten in elektronische systemen en bieden betrouwbare verbindingen tussen printplaten en randapparatuur. Dit artikel onderzoekt het ontwerp, de toepassingen, de voordelen en de selectiecriteria van pin-headers en biedt praktische richtlijnen voor ingenieurs, ontwerpers en elektronicaliefhebbers. Shenzhen JYE Technologie Co., LTD. is gespecialiseerd in hoogwaardige pinheaders om aan uiteenlopende industriële behoeften te voldoen.

Inhoudsopgave

• Inleiding tot pinheaders
• Soorten pinheaders
• Voordelen van het gebruik van pin-headers
• Toepassingen van pin-headers
• De juiste pin-header selecteren
• Installatietips
• Veelgestelde vragen over pinheaders
• Conclusie & Contact

Inleiding tot pinheaders

Pinheaders zijn rijen metalen pinnen gemonteerd op een plastic basis, die vaak worden gebruikt voor het verbinden van printplaten (PCB's) met draden, connectoren of andere kaarten. Ze bieden een eenvoudige, betrouwbare manier om afneembare of permanente elektrische verbindingen in elektronische apparaten tot stand te brengen. Pinheaders kunnen variëren in pinafstand, pinnummer en oriëntatie, wat flexibiliteit biedt in het circuitontwerp.

Soorten pinheaders

Het begrijpen van de soorten pin-headers helpt bij het selecteren van de juiste component voor een project:

• Pin-headers met enkele rij:Bestaat uit één rij pinnen, geschikt voor compacte lay-outs.

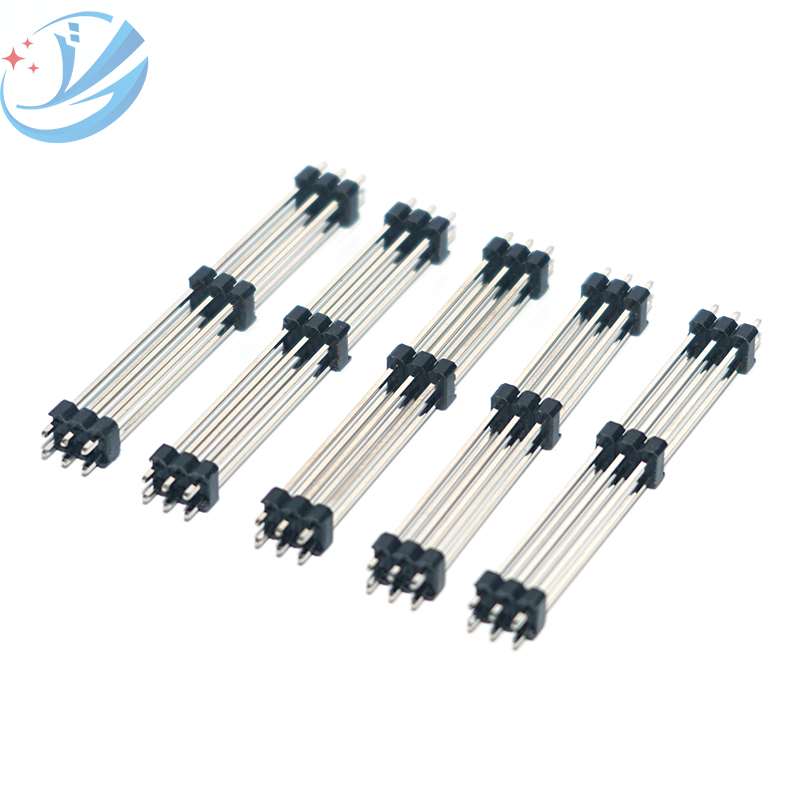

• Dubbele rij pin-headers:Voorzien van twee parallelle lijnen met pinnen, voor een hogere connectiviteit.
• Rechte pin-headers:Pinnen staan ​​loodrecht op de printplaat en worden vaak gebruikt bij verticale verbindingen.
• Pinheaders met een rechte hoek:Pinnen zijn 90 graden gebogen voor horizontale verbindingen.
• Gehulde headers:Voeg een plastic hoes toe om verkeerde uitlijning of kortsluiting te voorkomen.

Voordelen van het gebruik van pin-headers

Pin-headers bieden meerdere voordelen voor elektronisch ontwerp:

• Betrouwbare verbindingen:Stevige mechanische en elektrische verbindingen verminderen signaalverlies.
• Modulariteit:Maakt eenvoudige bevestiging en verwijdering van modules mogelijk zonder soldeerwijzigingen.
• Compact ontwerp:Efficiënt gebruik van PCB-ruimte met behoud van connectiviteit.
• Kosteneffectief:Economische oplossing voor prototyping en productie.
• Maatwerk:Verkrijgbaar in verschillende maten, pinaantallen en materialen.

Toepassingen van pin-headers

Pin-headers worden op grote schaal toegepast in verschillende sectoren, waaronder:

• Embedded systemen en microcontrollerkaarten
• Consumentenelektronica zoals slimme apparaten en huishoudelijke apparaten
• Industriële automatisering en robotica
• Computermoederborden en uitbreidingskaarten
• Prototyping en testen van circuits

De juiste pin-header selecteren

Het kiezen van de juiste pinheader vereist aandacht voor de belangrijkste factoren:

• Pintelling:Zorg dat het aantal benodigde aansluitingen in uw circuit overeenkomt.
• Hoogtegrootte:De standaardafstand is 2,54 mm, maar de opties variëren voor ontwerpen met een hoge dichtheid.
• Huidige beoordeling:Zorg ervoor dat de header de verwachte elektrische belasting aankan.
• Montagestijl:Through-hole of opbouwmontage op basis van PCB-ontwerp.
• Materiaalkwaliteit:Denk aan corrosieweerstand en duurzaamheid voor industriële toepassingen.

Installatietips

Een juiste installatie garandeert betrouwbaarheid op lange termijn:

• Lijn de headerpennen zorgvuldig uit met de PCB-gaten.
• Gebruik soldeertechnieken die geschikt zijn voor het pintype om koude verbindingen te voorkomen.
• Overweeg voor modulaire ontwerpen headers met omhulsels om connectoren te geleiden.
• Test de aansluitingen na montage om de elektrische continuïteit te verifiëren.

Veelgestelde vragen over pinheaders

Vraag 1: Kunnen pin-headers worden hergebruikt?
A1: Ja, veel pinheaders kunnen opnieuw worden gebruikt als ze voorzichtig worden verwijderd zonder de pinnen te buigen.

Vraag 2: Wat is de standaard pinsteek?
A2: De meest voorkomende spoed is 2,54 mm (0,1 inch), hoewel er andere spoed beschikbaar is voor boards met een hoge dichtheid.

V3: Hoe kies ik tussen kopteksten met één rij of met dubbele rij?
A3: Headers met één rij zijn geschikt voor compacte circuits; headers met dubbele rij zijn ideaal voor hogere connectiviteitsbehoeften.

Vraag 4: Zijn er pin-headers met hoge stroomsterkte?
A4: Ja, pinheaders van industriële kwaliteit zijn ontworpen om hogere stromen te geleiden met de juiste beplating en dikte.

Conclusie & Contact

Pin-headers zijn fundamentele componenten die de betrouwbaarheid, modulariteit en efficiëntie van elektronische circuits verbeteren. Het kiezen van het juiste type, materiaal en installatiemethode kan de prestaties van het apparaat aanzienlijk verbeteren.Shenzhen JYE Technologie Co., LTD.biedt een breed scala aan hoogwaardige pin-headers en vrouwelijke headers voor verschillende industriële behoeften en prototypingbehoeften. Voor meer informatie en gepersonaliseerde oplossingen,neem contact met ons opvandaag nog en til uw elektronische ontwerpen naar een hoger niveau.
